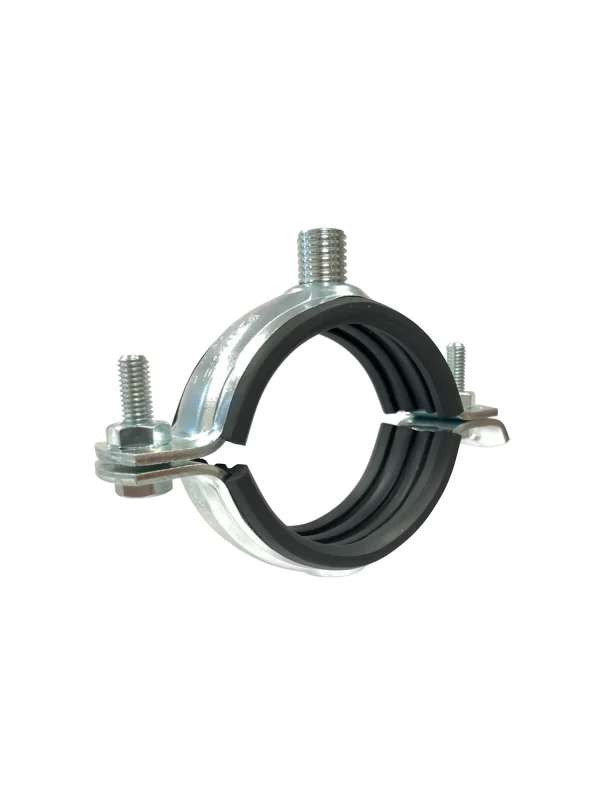

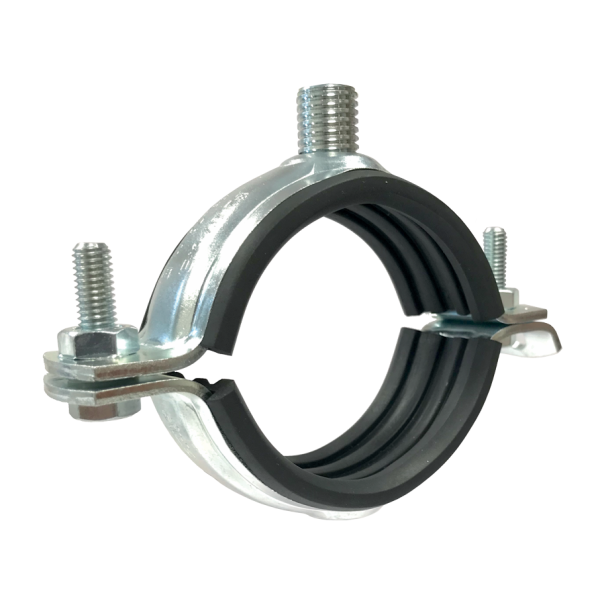

La Abrazadera Insonorizada Reforzada Stabil D-3G es un elemento de fijación profesional que incluye un revestimiento de goma interior que amortigua vibraciones y reduce la transmisión de ruido. Está diseñada específicamente para sujetar tuberías y conducciones, ofreciendo mayor resistencia gracias a su estructura reforzada. El recubrimiento de goma actúa como aislante acústico y también protege la superficie de la tubería contra daños por fricción.
Abrazadera Insonorizada Reforzada Certificada Sikla
APLICACIÓN
Estas abrazaderas se utilizan para el montaje de tuberías en todo tipo de instalaciones de edificios industriales, residenciales y públicos.
Insonorización según DIN 4109.
VENTAJAS
Tamaños 14 hasta 115 mm: Se suministran articuladas y montadas con tuercas soldadas para cerrar la abrazadera. El tornillo de unión premontado mantiene juntas las dos mitades de la abrazadera; el tornillo del lado opuesto de la abrazadera está sujeto por una arandela de plástico que evita su pérdida accidental.
Tamaños desde 124 mm: los tornillos de unión y sus tuercas correspondientes se suministran sueltos.
Las abrazaderas vienen con un conector de rosca múltiple soldado desde el interior, y con perfil de insonorización.
ESPECIFICACIONES TÉCNICAS
La carga máxima admisible ha sido determinada según método estático, a partir de la carga de rotura; limitado a una deformación máxima a 1.5 mm o al 2% de elongación máxima del diámetro de la tubería.
Carga admisible FZ adm, fi en exposición al fuego,
DATOS
| Rango de diámetro de tubería (mm) | Carga máx. permitida (Tracción) | Par de apriete (Nm) |
|---|---|---|
| 14 – 23 | 1.8kN | 2 |
| 24 – 65 | 2kN | 2 |
| 67 – 115 | 2kN | B |
| 124 – 162 | 2.9kN | * |
| 165 – 214 | 3.5kN | 10 |
| 219 – 318 | 3.5kN | 10 |
| Diámetro de tubo (mm) | FWD 30 (N) | FWD 60 (N) | FWD 90 (N) | FWD 120 (N) | Deformación δ max (mm) | Rosca ≥ |
|---|---|---|---|---|---|---|
| 14 – 23 | 380 | 200 | 140 | 49 | M10 | |
| 24 – 65 | 500 | 250 | 170 | 120 | 44 | M10 |
| 67 – 115 | 1000 | 650 | 500 | 400 | 96 | M10 |
| 124 – 162 | 2200 | 1200 | 850 | 500 | 96 | M12 |
| 165 – 214 | 2400 | 1400 | 1000 | 850 | 104 | M12 |
