Las abrazaderas insonorizadas de SUFIJA están diseñadas para proporcionar una solución efectiva en la reducción de ruido y vibraciones en sistemas de tuberías y maquinaria. Estas abrazaderas están equipadas con materiales de amortiguación avanzados que minimizan la transmisión de sonidos no deseados, mejorando el ambiente acústico en entornos industriales, comerciales y residenciales.

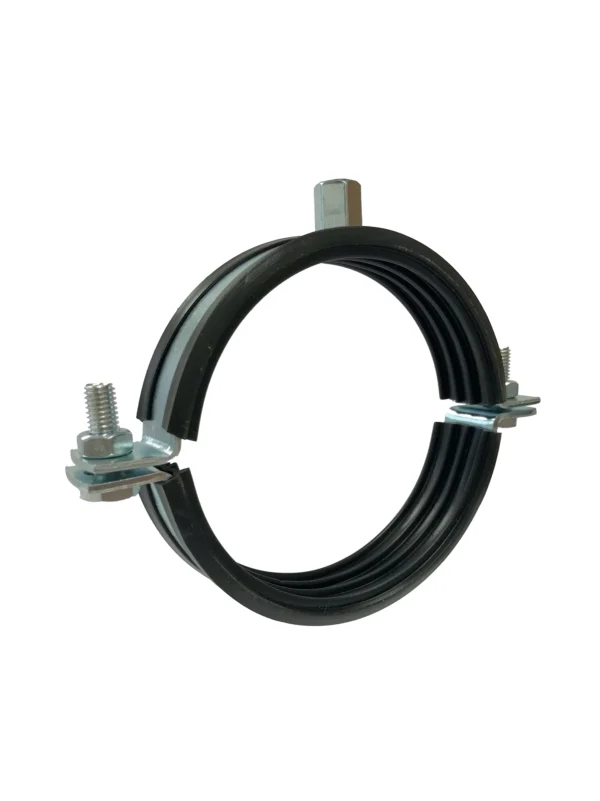

Abrazadera Insonorizada con Goma
APLICACIÓN
Adecuadas para la fijación de tuberías en edificios industriales.
Apropiadas para el montaje en tuberías de agua potable y calefacción.
Para la fijación de tuberías en interiores.
VENTAJAS
Abrazadera de alta elasticidad.
Posee una alta rigidez.
Tornillos de cierre con ranura cruzada combinada, aptos para atornilladora eléctrica.
Manejo seguro con esquinas redondeadas.
Insonorización con bordes amplios que garantizan un agarre seguro para evitar el desplazamiento
ESPECIFICACIONES TÉCNICAS
Rosca de conexión con tuerca M8/M10 en todas las medidas.
Tornillos de cierre M5 y M6 con arandela imperdible.
Dos piezas, galvanizadas.
DATOS
| Rango de diámetro de tubería (mm) | Carga máx. recomendada (N) |
|---|---|
| 1¼» | 0.7 kN |
| ⅜» – 1¾» | 1.2 kN |
| 2″ – 3″ | 2.5 kN |
| 3½» – 6″ | 3.5 kN |
| Tamaño | Medidas (mm) | |||||||
|---|---|---|---|---|---|---|---|---|
| Código artículo | Rosca de conexión | Diámetro (mm) | Zoll | B | B1 | H1 | H | V |
| F232122 | M8/M10 | 12 – 15 | ¼» | 50 | 20 x 1.5 | 35 | 28 | M5 |
| F232123 | M8/M10 | 15 – 19 | ⅜» | 61 | 20 x 1.5 | 41 | 29 | M5 |
| F232124 | M8/M10 | 20 – 25 | ½» | 67 | 20 x 1.5 | 50 | 30 | M5 |
| F232125 | M8/M10 | 26 – 30 | ¾» | 73 | 20 x 1.5 | 52 | 34 | M5 |
| F232126 | M8/M10 | 32 – 36 | 1″ | 78 | 20 x 1.5 | 58 | 38 | M5 |
| F232127 | M8/M10 | 38 – 43 | 1¼» | 85 | 20 x 1.5 | 63 | 40 | M5 |
| F232128 | M8/M10 | 47 – 51 | 1½» | 93 | 20 x 1.5 | 72 | 45 | M5 |
| F232129 | M8/M10 | 53 – 58 | 1¾» | 102 | 20 x 1.5 | 78 | 46 | M5 |
| F232130 | M8/M10 | 60 – 64 | 2″ | 111 | 25 x 2.0 | 83 | 50 | M5 |
| F232131 | M8/M10 | 68 – 72 | 70 | 119 | 25 x 2.0 | 94 | 54 | M6 |
| F232132 | M8/M10 | 75 – 80 | 2½» | 127 | 25 x 2.0 | 100 | 57 | M6 |
| F232134 | M8/M10 | 87 – 92 | 3» | 141 | 25 x 2.0 | 108 | 63 | M6 |
| F232135 | M8/M10 | 99 – 105 | 3½» | 155 | 25 x 2.5 | 122 | 69 | M6 |
| F232136 | M8/M10 | 107 – 112 | 4» | 165 | 25 x 2.5 | 128 | 71 | M6 |
| F232138 | M8/M10 | 124 – 130 | 124 | 175 | 25 x 2.5 | 144 | 78 | M6 |
| F232140 | M8/M10 | 149 – 158 | 149 | 209 | 25 x 2.5 | 172 | 93 | M6 |
| F232141 | M8/M10 | 159 – 166 | 6″ | 227 | 25 x 2.5 | 176 | 95 | M6 |
